МОНТАЖ И НАЛАДКА
Большинство установок «ОНВ» используются на морских судах и судах класса

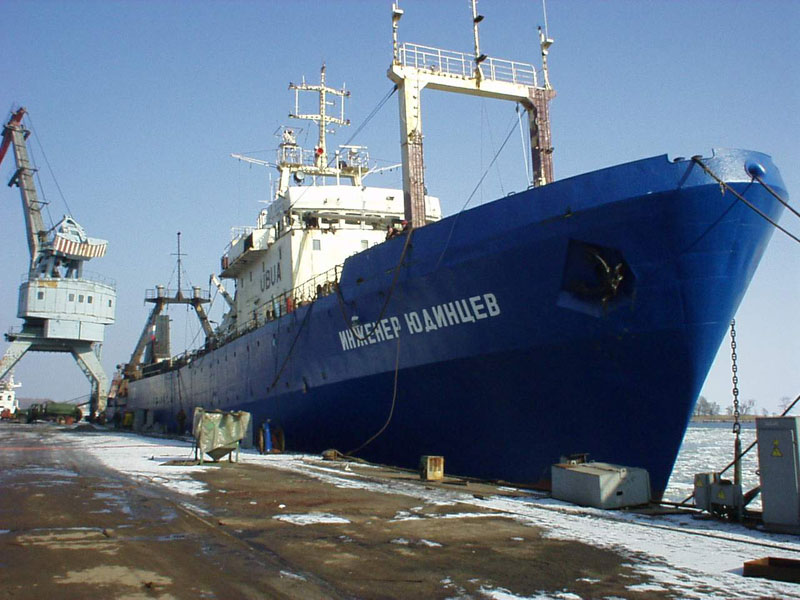

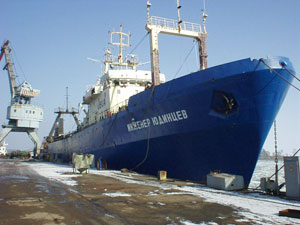

«река-море». На рис. представлено судно класса РТМС, судовладелец – фирма
«Атлантик», Калининград.
Бригада наших специалистов выполнила на данном судне монтаж установки «ОНВ-1М»,
наладку и предъявление Морскому Регистру за 5 дней.

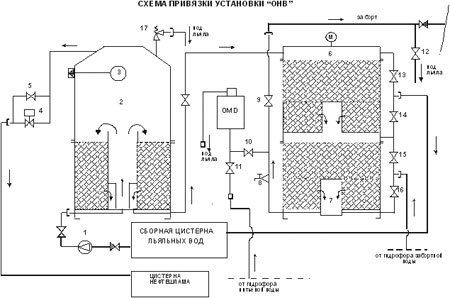

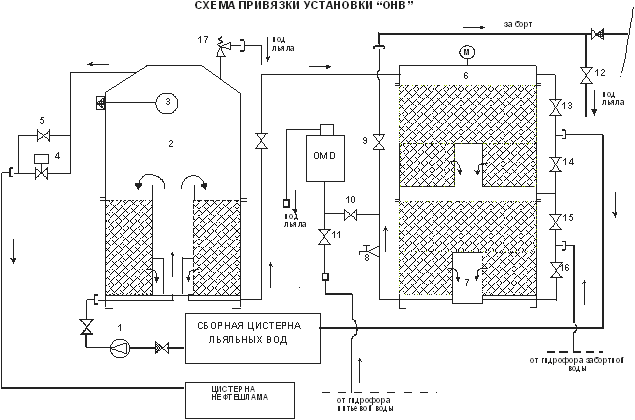

Ниже на рис. приведена типовая схема привязки «ОНВ» на судне (нажмите
чтобы увеличить). Выделены вновь
монтируемые трубопроводы. Тонкими линиями обозначены трубопроводы
непосредственно установки «ОНВ».
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА СХЕМЕ
1 – винтовой насос;
2 – корпус первой ступени очистки (предварительная очистка);
3 – датчик раздела сред, управляет автоматическим сбросом накопившихся
нефтепродуктов
4 – электромагнитный клапан (автоматический сброс нефтепродуктов);
5 – клапан ручного сброса нефтепродуктов;
6 – верхняя полость фильтра тонкой очистки (начало фильтрации);
7 – выход очищенной воды из фильтра;
8 – клапан отбора проб воды на анализ;
9 – запорный клапан;
10,11 – клапаны, управляющие режимами подачи в прибор очищенной или промывочной
воды;
12 – запорный клапан;
|
